Wysłany: Pon Mar 10, 2008 12:22 pm   Heeres-Einheits-Schutzlüfter czyli HES

Hes- proste urządzenie

Problem wymiany powietrza w schronach polskiej fortyfikacji stałej został w miarę dobrze omówiony, więc pomyślałem sobie, że również taki może za funkcjonować na forum fortyfikacji niemieckiej.
Bardzo prostym urządzeniem do zapewnienia „Świerzego powietrza” był popularny Hes. Czy w naszych szufladach zachowały się jakieś zdjęcia tego urządzenia. Może kilka słów o zasadzie działania takiego urządzenia pojawi się w tym temacie?

Jacek


Owicz
prawie wszystko wiedzący



Pomógł: 20 razy
Dołączył: 04 Gru 2007
Posty: 2570
Skąd: Kraków
Wysłany: Pon Mar 10, 2008 11:10 pm

HES jaki jest każdy widzi ...
_________________
www.fortyfikacjawalczaca.blogspot.com


darecki
wujek kurde samo dobro
Trzeba siać...


Pomógł: 34 razy
Dołączył: 22 Lis 2004
Posty: 8783
Skąd: Kraków
Wysłany: Wto Mar 11, 2008 7:45 am

Bardzo ładne zdjęcie. Może przyjrzymy się detalom konstrukcyjnym?
Ale tak właściwie... to... Hesów było kilka a właściwie więcej niż jeden. Na którym modelu sie skupimy?

pozdr
_________________
Instytut Niemieckich Fortyfikacji Wschodnich



Jacek
[Usunięty]

Wysłany: Wto Mar 11, 2008 9:57 am

Stanowisko jak z instrukcji. Zapasowy zestaw zgodnie z przepisami , umieszczona pod Hesem. Nie jestem przekonany (mały format zdjęcia) , ale brakuje mi napędu Hesa????
Jacek


Anna H.
bunkrolog


Pomogła: 31 razy
Dołączyła: 28 Sie 2006
Posty: 411
Skąd: Zielona Góra
Wysłany: Wto Mar 11, 2008 10:42 am

Ja bym sugerowała HES-a 1,2 :mrgreen:
Propozycja omówienia tego wentylatora byłaby jak najbardziej wskazana i to nie tylko w aspekcie samego wentylatora, ale również i elementów mu towarzyszących, np. filtry, filtr wstępny, gumy, uszczelki, oznaczenia na tabliczkach znamionowych itp.
_________________
A ja się uczę i uczę....


Anna H.
bunkrolog


Pomogła: 31 razy
Dołączyła: 28 Sie 2006
Posty: 411
Skąd: Zielona Góra
Wysłany: Wto Mar 11, 2008 10:46 am

A tu na zdjęciu filtr wstępny, który został onegdaj zaprezentowany na Pikniku Fortecznym w bunkrze nr 702 w Cigacicach (Linia Odry).
Zdjęcie pochodzi ze strony: www.bunkrowiec.com.pl
_________________
A ja się uczę i uczę....


darecki
wujek kurde samo dobro
Trzeba siać...


Pomógł: 34 razy
Dołączył: 22 Lis 2004
Posty: 8783
Skąd: Kraków
Wysłany: Wto Mar 11, 2008 5:09 pm

Uwielbiam Annę H. za to, że wie kiedy się pojawić... :)

Może zacznijmy po kolei od omawiania tego bardzo potrzebnego w niemieckich obiektach fortyfikacyjnych urządzenia. Może na początek określimy do czego właściwie miało służyć i gdzie się je stosowało.
Nie każdy przecież musi to wiedzieć, niektórzy się dopiero uczą ;)

Kilka słów może o samym urządzeniu... o pełnej nazwie...
HES (Heeres-Einheits-Schutzlüfter) mit 1,2 m³ oder 2,4 m³ Förderleistung in der Minute.
Numer katalogowy z ML-Atlasu (Luftungsteile) to 1ML4, co oznacza że urządzenie otrzymało ten numerek dopiero w roku... no właśnie? W którym? 1940 czy może 1931?
Od roku 1934 można liczyć konkretną standaryzację typów obiektów oraz ich wyposażenia objętych innymi Atlasami, odpowiednio S, P, B i ML....
_________________
Instytut Niemieckich Fortyfikacji Wschodnich



Franz Aufmann
[Usunięty]

Wysłany: Wto Mar 11, 2008 6:10 pm

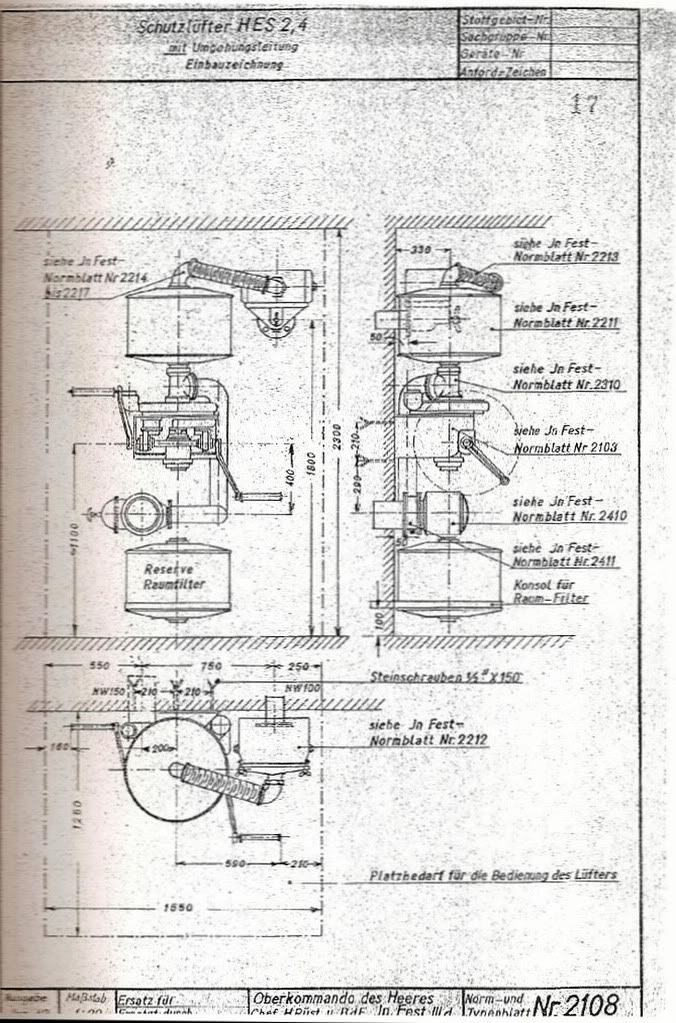

Witam, Może dla celów poznawczych lepszy jest widok w trzech rzutach?

Auf..




podłączenie ze zmianami



darecki
wujek kurde samo dobro
Trzeba siać...


Pomógł: 34 razy
Dołączył: 22 Lis 2004
Posty: 8783
Skąd: Kraków
Wysłany: Wto Mar 11, 2008 6:18 pm

Owszem, warto podać.... źródło rysunku.... http://www.atlantik.nl/
Przedstawiony wentylator to HES 2,4 oznaczony jako 2ML4....

Trzeba się zdecydować, który omawiamy... Różnią się od siebie...

pozdr
_________________
Instytut Niemieckich Fortyfikacji Wschodnich



grze$
starszy bunkrolog


Pomógł: 19 razy
Dołączył: 08 Lip 2006
Posty: 885
Skąd: Międzyrzecz
Wysłany: Czw Mar 13, 2008 9:56 pm

Kilka fotek z 702...

:arrow: Swoją drogą zastanawiam się czy kiedyś zaistnieje możliwość zobaczenia HESa w akcji :cool:
